Instalační kabel Solarix CAT7 SSTP LSOHFR B2ca s1 d1 a1 1000 MHz 500m/cívka SXKD-7-SSTP-LSOHFR-B2ca
Objednací kód: 27000010 Značka: Solarix Záruční doba: 5 let Měrná jednotka (MJ): cívka 500m Min. odběrné množství (MJ): 1 Dodací lhůta: ihned Doporučená cena bez DPH: 9 000,00 CZK Doporučená cena s DPH: 10 890,00 CZK | |
|
- Kategorie: CAT7
- Podporované protokoly [?] : 10GBaseT
- Stínění: fólie kolem každého páru a oplet
- Šířka pásma [?] : 1000 MHz
- Typ a velikost vodiče [?] : měděný drát 0, 565 mm ± 0, 005 mm
- Izolace a průměr vodiče s izolací [?] : skin-foam-skin PE 1, 33 mm
- Třída reakce na oheň, typ pláště [?] : B2ca s1 d1 a1, LSOHFR
- Barva pláště: oranžová RAL 2003
- Průměr kabelu: 7, 8 mm
- Váha: 62 kg/km
- NVP [?] : 79 %
- Propagation delay [?] : 480 ns/100 m
- Delay skew [?] : ≤25 ns/100 m
- Skladovací teplota: -20 °C až 60 °C
- Provozní teplota: -20 °C až 60 °C
- Teplota při instalaci: 0 °C až 50 °C
- Balení [?] : 500 m, dřevěná cívka
- Rozměry balení (průměr x výška) [?] : 380 mm x 390 mm
- Počet balení na paletě [?] : 27 cívek

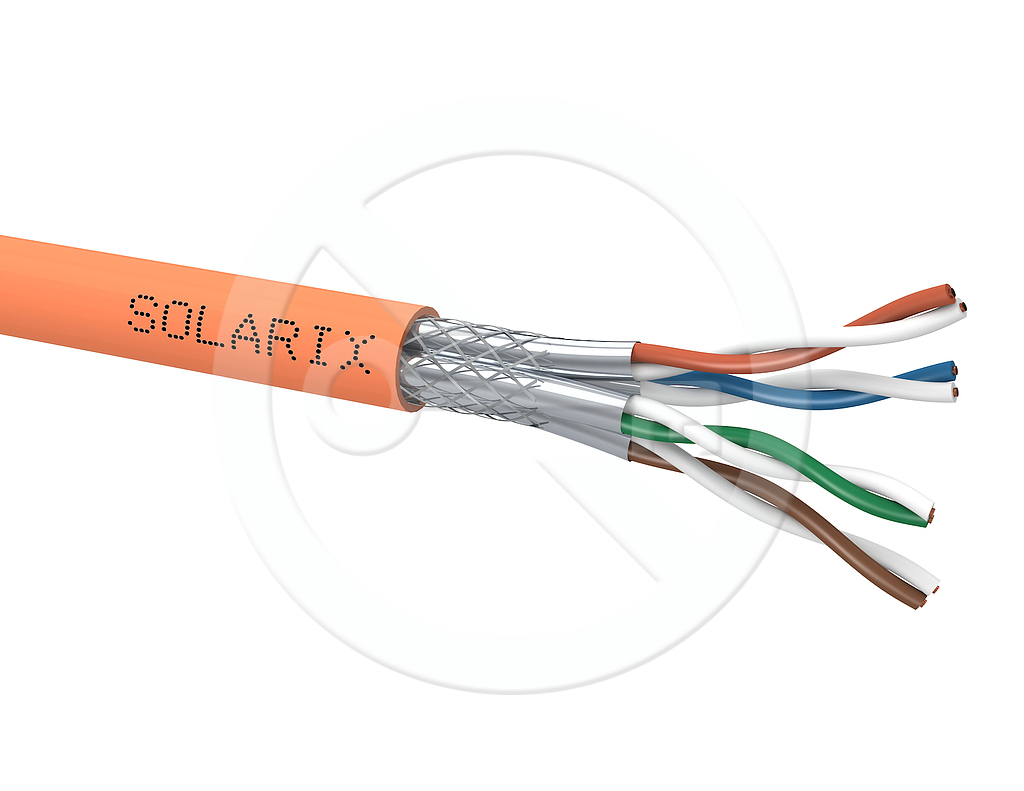

Vodiče kabelu Solarix kategorie 7 jsou vyrobeny z kvalitního měděného drátu o velikosti AWG 23 s polyethylenovou izolací a jsou testovány až do šířky pásma 1000 MHz. Jednotlivé páry jsou dvojitě stíněny samostatně aluminiovou fólií (tzv. PiMF provedení) a celkovým opletem kolem všech párů. Kabel SXKD-7-SSTP-LSOHFR-B2ca je značen průběžnou metráží po 1 m a je dodáván na vysoce pevné dřevěné cívce, na které jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů. Barva pláště tohoto kabelu kategorie 7 je oranžová RAL 2003. Tento kabel Solarix bez problémů splňuje výkonové požadavky specifikované v mezinárodních standardech ISO/IEC 11801 a EN 50173 pro kategorii 7 resp. třídu vedení Class F.
Klíčové vlastnosti kabelu Solarix kategorie 7
Instalační kabely Solarix s třídou reakce na oheň B2ca s1 d1 a1 a LSOHFR pláštěm splňují standardy:
A) Kyselost plynů vznikajících při hoření
IEC 60754-2: Test on gases evolved during combustion of electric cables - Part 2: Determination of degree of acidity of gases evolved during the combustion of materials taken from electric cables by measuring pH and conductivity
ČSN EN 60754-2: Zkouška plynů vznikajících při hoření materiálů z kabelů - Část 2: Stanovení acidity (měřením pH) a konduktivity
B) Hustota kouře
IEC 61034-2: Measurement of smoke density of cables burning under defined conditions - Part 2: Test procedure and requirements
ČSN EN 61034-2: Měření hustoty kouře při hoření kabelů za definovaných podmínek - Část 2: Zkušební postup a požadavky
C) Nehořlavost/šíření plamene kabelu s jednou izolací
IEC 60332-1-2: Tests on electric and optical fibre cables under fire conditions - Part 1-2: Test for vertical flame propagation for a single insulated wire or cable - Procedure for 1 kW pre-mixed flame
ČSN EN 60332-1-2: Zkoušky elektrických a optických kabelů v podmínkách požáru - Část 1-2: Zkouška svislého šíření plamene pro vodiče nebo kabely s jednou izolací - Postup pro 1 kW směsný plamen
ČSN EN 60332-3-22: Zkoušky elektrických a optických kabelů v podmínkách požáru - Část 3-22: Zkouška vertikálního šíření plamene na vertikálně namontovaných svazcích vodičů nebo kabelů - Kategorie A
D) Nařízení č. 305/2011 (tzv. CPR)
ČSN EN 50575:2014 vč. dodatku A1:2016: Silové, řídicí a komunikační kabely - Kabely pro obecné použití ve stavbách ve vztahu k požadavkům reakce na oheň.
