Instalační kabel Solarix CAT7A SSTP LSOHFR B2ca s1 d1 a1 SXKD-7A-1200-SSTP-LSOHFR-B2ca

Produkt Instalační kabel Solarix CAT7A SSTP LSOHFR B2<sub>ca</sub> s1 d1 a1 SXKD-7A-1200-SSTP-LSOHFR-B2ca - Solarix - Kabely drát

Všechny nové produkty

Objednací kód: 27000022

Značka: Solarix

Záruční doba: 5 let

Měrná jednotka (MJ): cívka 500m

Min. odběrné množství (MJ): 1

Dodací lhůta: na dotaz

Doporučená cena bez DPH: 12 350,00 CZK

Doporučená cena s DPH: 14 943,50 CZK

cív500m
Vysoce výkonný kabel CAT7A s LSOHFR pláštěm a třídou reakce na oheň B2ca s1 d1 a1 500m cívka. Kabel splňuje vyhlášku MV ČR č. 23/2008 resp. č. 268/2011 o technických podmínkách požární ochrany staveb.
Technické parametry
  • Kategorie: CAT7A
  • Podporované protokoly [?] : 10GBaseT
  • Stínění: fólie kolem každého páru a oplet
  • Šířka pásma [?] : 1200 MHz
  • Typ a velikost vodiče [?] : měděný drát 0, 58 mm
  • Izolace a průměr vodiče s izolací [?] : polyethylen 1, 35 mm
  • Třída reakce na oheň, typ pláště [?] : B2ca s1 d1 a1, LSOHFR
  • Barva pláště: oranžová RAL 2003
  • Průměr kabelu: 8, 0 mm
  • Váha: 65 kg/km
  • NVP [?] : 79 %
  • Propagation delay [?] : 427 ns/100 m
  • Delay skew [?] : ≤25 ns/100 m
  • Skladovací teplota: -20 °C až 60 °C
  • Provozní teplota: -20 °C až 60 °C
  • Teplota při instalaci: 0 °C až 50 °C
  • Balení [?] : 500 m, dřevěná cívka
  • Rozměry balení (průměr x výška) [?] : 380 mm x 390 mm
  • Počet balení na paletě [?] : 27 cívek
Popis produktu

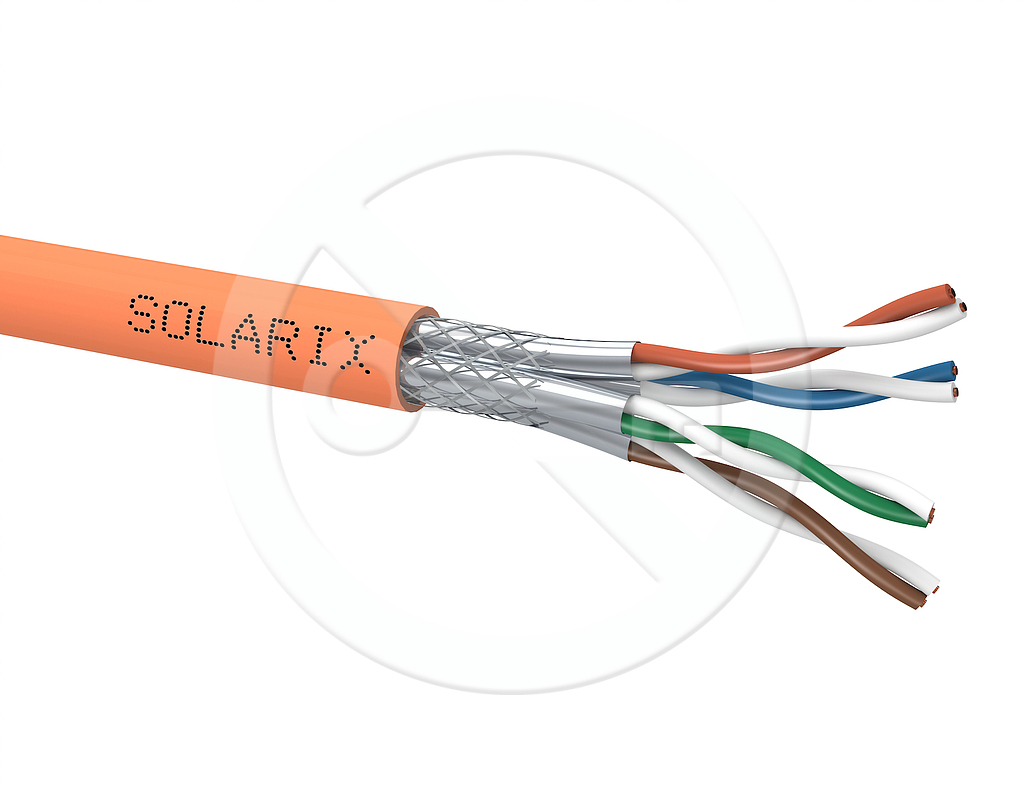

Instalační kabel Solarix s označením SXKD-7A-1200-SSTP-LSOHFR-B2ca je vysoce kvalitní čtyřpárový kabel kategorie 7A s LSOHFR pláštěm a třídou reakce na oheň B2ca s1 d1 a1. Tento kabel splňuje vyhlášku MV ČR č. 23/2008 resp. vyhlášku č. 268/2011 o technických podmínkách požární ochrany staveb. Kabel je vhodný pro způsoby použití, které jsou definovány v Příloze č. 2 výše uvedených vyhlášek (tj. A. Volně vedené kabely a vodiče zajišťující funkci a ovládání požárně bezpečnostních zařízení a B. Volně vedené vodiče a kabely zajišťující funkci zařízení, jejichž chod je při požáru nezbytný k ochraně osob, zvířat a majetku v prostorech požárních úseků vybraných druhů staveb). Tento kabel Solarix s třídou reakce na oheň B2ca s1 d1 a1 byl v souladu s nařízením EU č. 305/2011 (tzv. CPR) otestován oznámeným subjektem v režimu posuzování a ověřování stálosti vlastností Systém 1+ (AVCP 1+).

Kabel Solarix SXKD-7A-1200-SSTP-LSOHFR-B2ca rovněž splňuje požadavky specifikované v mezinárodních standardech ISO/IEC 11801 a EN 50173 pro kategorii 7A resp. třídu vedení Class FA. Vodiče kabelu jsou vyrobeny z kvalitního měděného drátu o velikosti AWG 23 s polyethylenovou izolací a jsou testovány až do šířky pásma 1 200 MHz. Jednotlivé páry jsou dvojitě stíněny samostatně aluminiovou fólií (tzv. PiMF provedení) a celkovým opletem kolem všech párů. Kabel SXKD-7A-1200-SSTP-LSOHFR-B2ca je značen průběžnou metráží po 1m a je dodáván na vysoce pevné dřevěné cívce, na které jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů. Barva pláště tohoto kabelu kategorie 7A je oranžová RAL 2003.

Klíčové vlastnosti kabelu Solarix kategorie 7A na 500m cívce

Instalační kabely Solarix s třídou reakce na oheň B2ca s1 d1 a1 a LSOHFR pláštěm splňují standardy:

A) Kyselost plynů vznikajících při hoření
IEC 60754-2: Test on gases evolved during combustion of electric cables - Part 2: Determination of degree of acidity of gases evolved during the combustion of materials taken from electric cables by measuring pH and conductivity
ČSN EN 50267-2-2: Společné metody zkoušek pro kabely v podmínkách požáru - Zkoušky plynů vznikajících při hoření materiálů z kabelů - Část 2-2: Postupy - Určení stupně kyselosti plynů během hoření materiálů kabelů měřením pH a vodivosti

B) Hustota kouře
IEC 61034-2: Measurement of smoke density of cables burning under defined conditions - Part 2: Test procedure and requirements
ČSN EN 61034-2: Měření hustoty kouře při hoření kabelů za definovaných podmínek - Část 2: Zkušební postup a požadavky

C) Nehořlavost/šíření plamene kabelu s jednou izolací
IEC 60332-1-2: Tests on electric and optical fibre cables under fire conditions - Part 1-2: Test for vertical flame propagation for a single insulated wire or cable - Procedure for 1 kW pre-mixed flame
ČSN EN 60332-1-2: Zkoušky elektrických a optických kabelů v podmínkách požáru - Část 1-2: Zkouška svislého šíření plamene pro vodiče nebo kabely s jednou izolací - Postup pro 1 kW směsný plamen

D) Nařízení č. 305/2011 (tzv. CPR)
ČSN EN 50575:2014 vč. dodatku A1:2016: Silové, řídicí a komunikační kabely - Kabely pro obecné použití ve stavbách ve vztahu k požadavkům reakce na oheň.
