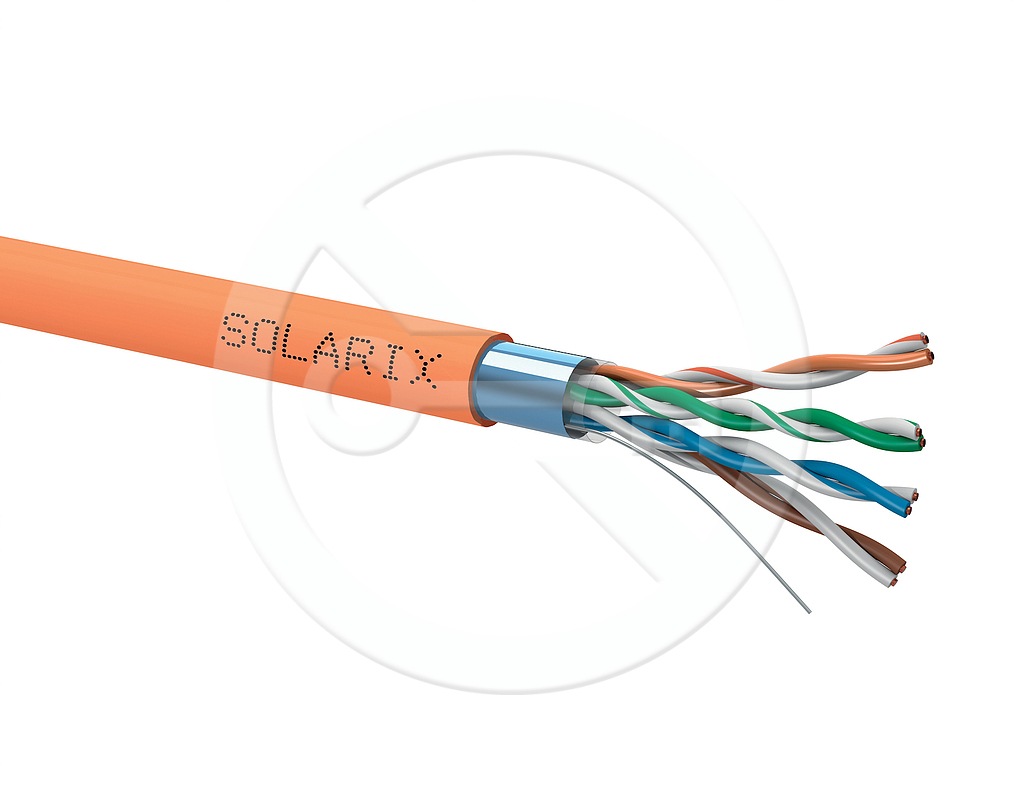

Instalační kabel Solarix CAT5E FTP LSOHFR B2ca-s1,d1,a1 500m SXKD-5E-FTP-LSOHFR-B2ca
Objednací kód: 27655153 Značka: Solarix Záruční doba: 5 let Měrná jednotka (MJ): cívka 500m Min. odběrné množství (MJ): 1 Dodací lhůta: ihned Doporučená cena bez DPH: 5 650,00 CZK Doporučená cena s DPH: 6 836,50 CZK | |
|
- Kategorie: CAT5E
- Podporované protokoly [?] : 2.5/5GBASE-T a nižší
- Stínění: fólie kolem všech 4 párů
- Šířka pásma [?] : 100 MHz
- Typ a velikost vodiče [?] : měděný drát 0, 50 mm AWG 24
- Izolace a průměr vodiče s izolací [?] : polyethylen 1, 0 mm
- Třída reakce na oheň; typ pláště [?] : B2ca-s1,d1, a1; LSOHFR
- Barva pláště: oranžová RAL 2003
- Průměr kabelu: 6, 2 mm
- Váha [?] : 46 kg/km
- NVP [?] : 68 %
- Propagation delay [?] : 535 ns/100 m
- Delay skew [?] : ≤45 ns/100 m
- Skladovací teplota: -20 °C až 60 °C
- Provozní teplota: -20 °C až 60 °C
- Teplota při instalaci: 0 °C až 50 °C
- Balení [?] : 500 m, dřevěná cívka
- Rozměry balení (průměr x výška) [?] : 380 mm x 320 mm
- Počet balení na paletě [?] : 36 cívek (velká paleta), 27 cívek (malá paleta)
Klíčové vlastnosti kabelu Solarix kategorie 5E
Instalační kabely Solarix s třídou reakce na oheň B2ca-s1,d1,a1 a LSOHFR pláštěm splňují standardy:
A) Kyselost plynů vznikajících při hoření
IEC 60754-2: Test on gases evolved during combustion of electric cables - Part 2: Determination of degree of acidity of gases evolved during the combustion of materials taken from electric cables by measuring pH and conductivity
ČSN EN 60754-2: Zkouška plynů vznikajících při hoření materiálů z kabelů - Část 2: Stanovení acidity (měřením pH) a konduktivity
B) Hustota kouře
IEC 61034-2: Measurement of smoke density of cables burning under defined conditions - Part 2: Test procedure and requirements
ČSN EN 61034-2: Měření hustoty kouře při hoření kabelů za definovaných podmínek - Část 2: Zkušební postup a požadavky
C) Nehořlavost/šíření plamene kabelu s jednou izolací
IEC 60332-1-2: Tests on electric and optical fibre cables under fire conditions - Part 1-2: Test for vertical flame propagation for a single insulated wire or cable - Procedure for 1 kW pre-mixed flame
ČSN EN 60332-1-2: Zkoušky elektrických a optických kabelů v podmínkách požáru - Část 1-2: Zkouška svislého šíření plamene pro vodiče nebo kabely s jednou izolací - Postup pro 1 kW směsný plamen
D) Nařízení č. 305/2011 (tzv. CPR)
ČSN EN 50575:2014 vč. dodatku A1:2016: Silové, řídicí a komunikační kabely - Kabely pro obecné použití ve stavbách ve vztahu k požadavkům reakce na oheň.
*) Úspěšnost provozu a dosažená vzdálenost se u protokolů 2.5GBASE-T a 5GBASE-T může na kabelážích kategorie 5E a kategorie 6 lišit podle typu a kvality instalace, a to především v závislosti na vlivu tzv. Alien CrossTalku. Bližší informace Vám rádi sdělíme na produktové lince Solarix +420 840 505 555 nebo e-mailu info@solarix.cz.
