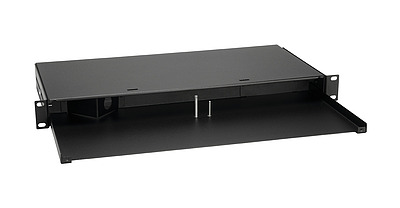

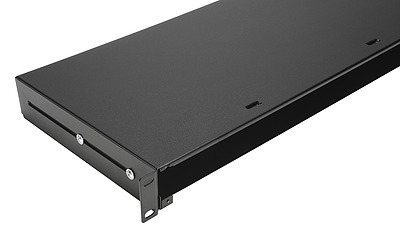

Optická vana s výsuvnou policí uzavíratelná klapkami 1U BK FOS2-1U-B
Objednací kód: 86010313 Značka: Solarix Záruční doba: 2 roky Měrná jednotka (MJ): kus Min. odběrné množství (MJ): 1 Dodací lhůta: ihned Doporučená cena bez DPH: 792,00 CZK Doporučená cena s DPH: 958,32 CZK | |||
|
Dle produktu
Optická vana k ukončení optických kabelů v datových rozvaděčích s upevněním do 19" rámů.
Technické parametry
- Velikost [?] : 1U
- Barva: černá
- Výška x šířka x hloubka (mm) [?] : 442 × 44 × 210
Popis produktu
Optické vany jsou určeny k ukončení optických kabelů v 19" datovém rozvaděči. Jsou konstruovány pro montáž do 19" vertikálních lišt.
Vana je vyrobena tak, aby byl k optickým kabelům co nejsnadnější přístup – část vany, ke které se upevňuje optická kazeta, je vysouvací.

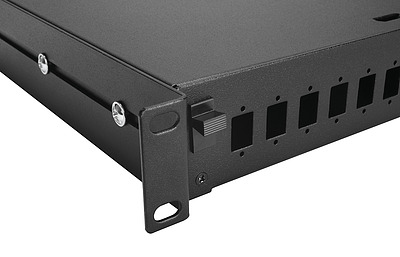

Pro přívod optických kabelů se v zadní části vany nachází otvory pro montáž kabelových průchodek. Na optickou vanu je možné montovat čela pro různý počet a typ optických konektorů.
Povrchová úprava je provedena práškovou technologií ve standardní světle šedé RAL 7035 nebo černé barvě RAL 9005.
Standardní provedení:
19" police se skládá z výsuvného dna a montovatelného víka s nastavitelnými úchyty do 19" lišt.
Rozměry police (š × v × h): 483 × 44 × 210 mm,
Vlastní tělo vany pak 442 × 44 × 210 mm.

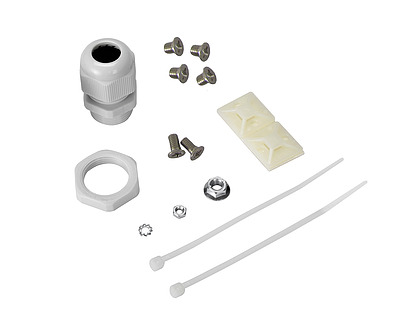

Součásti přibaleny k optické vaně:

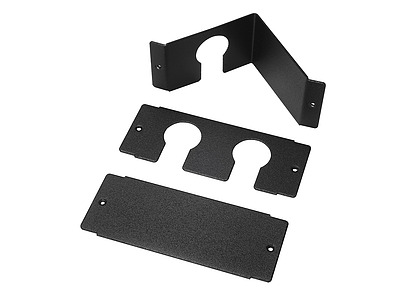

– 3× kabelový vstup
• rovný, zaslepovací
• rovný, dva otvory pro kabelové průchodky
• úhlový, s otvory pro kabelové průchodky
– 1× kabelová průchodka PG-13,5
– matice k upevnění optických kazet
– šrouby k upevnění čela
– elektro stahovací pásky se samolepícími úchyty
Vhodná čela k instalaci na optickou vana s výsuvnou policí uzavíratelná klapkami 1U
Vana je vyrobena tak, aby byl k optickým kabelům co nejsnadnější přístup – část vany, ke které se upevňuje optická kazeta, je vysouvací.
Pro přívod optických kabelů se v zadní části vany nachází otvory pro montáž kabelových průchodek. Na optickou vanu je možné montovat čela pro různý počet a typ optických konektorů.
Povrchová úprava je provedena práškovou technologií ve standardní světle šedé RAL 7035 nebo černé barvě RAL 9005.
Standardní provedení:
19" police se skládá z výsuvného dna a montovatelného víka s nastavitelnými úchyty do 19" lišt.
Rozměry police (š × v × h): 483 × 44 × 210 mm,
Vlastní tělo vany pak 442 × 44 × 210 mm.
Součásti přibaleny k optické vaně:
– 3× kabelový vstup
• rovný, zaslepovací
• rovný, dva otvory pro kabelové průchodky
• úhlový, s otvory pro kabelové průchodky
– 1× kabelová průchodka PG-13,5
– matice k upevnění optických kazet
– šrouby k upevnění čela
– elektro stahovací pásky se samolepícími úchyty
Vhodná čela k instalaci na optickou vana s výsuvnou policí uzavíratelná klapkami 1U
Nedaří se vám stáhnout soubor?Technická podpora
Pokud se vám nedaří stáhnout požadovaný soubor, klikněte, prosím, na odkaz pravým tlačítkem a ze zobrazeného kontextového menu zvolte "Uložit cíl jako..." (Interent Explorer), "Uložit odkaz jako..." (FireFox), popřípadě podobnou položku podle použitého prohlížeče (může se v různých prohlížečích a verzích lišit).
Případové studie- CZ významné instalace strukturované kabeláže Solarix (4.53 MB) stáhnout soubor (pdf)
- EN significant installations of Solarix cabling (2.16 MB) stáhnout soubor (pdf)
- CZ Katalog Solarix (20.19 MB) stáhnout soubor (pdf)
- Datasheet Solarix pro výsuvné optické vany a čela (280.72 KB) stáhnout soubor (pdf)
- CZ profil strukturované kabeláže Solarix (1.68 MB) stáhnout soubor (pdf)
- DWG Solarix (8.9 MB) stáhnout soubor (zip)
- EN profile structured cabling Solarix (1.7 MB) stáhnout soubor (pdf)
- SK profil štruktúrovanej kabeláže Solarix (1.74 MB) stáhnout soubor (pdf)
Podobné produkty
Související produkty
- Čelo optické vany 1U pro 12 SC duplex BK s montážními otvory v2 FP2-1U-12SCD-B 107,00
- Čelo optické vany 1U pro 12 SC simplex/LC duplex/E2000 BK s montážními otvory v2 FP2-1U-12SCS-B 107,00
- Čelo optické vany 1U pro 12 ST simplex BK s montážními otvory v2 FP2-1U-12ST-B 107,00
- Čelo optické vany 1U pro 16 SC duplex BK s montážními otvory v2 FP2-1U-16SCD-B 101,00
- Čelo optické vany 1U pro 16SC simplex/LC duplex/E2000 BK s montážními otvory v2 FP2-1U-16SCS-B 101,00
- Čelo optické vany 1U pro 24 SC duplex BK s montážními otvory v2 FP2-1U-24SCD-B 107,00
- Čelo optické vany 1U pro 24SC simplex/LC duplex/E2000 BK s montážními otvory v2 FP2-1U-24SCS-B 107,00
- Čelo optické vany 1U pro 24 ST simplex BK s montážními otvory v2 FP2-1U-24ST-B 107,00
