Optická vana s výsuvnou policí uzavíratelná klapkami 1U RAL 7035 FOS2-1U-G
|
Dle produktu
Optická vana k ukončení optických kabelů v datových rozvaděčích s upevněním do 19" rámů.
Technické parametry
- Velikost [?] : 1U
- Barva: šedá
- Výška x šířka x hloubka (mm) [?] : 442 × 44 × 210
Popis produktu
Optické vany jsou určeny k ukončení optických kabelů v 19" datovém rozvaděči. Jsou konstruovány pro montáž do 19" vertikálních lišt.
Vana je vyrobena tak, aby byl k optickým kabelům co nejsnadnější přístup – část vany, ke které se upevňuje optická kazeta, je vysouvací.
Pro přívod optických kabelů se v zadní části vany nachází otvory pro montáž kabelových průchodek. Na optickou vanu je možné montovat čela pro různý počet a typ optických konektorů.
Povrchová úprava je provedena práškovou technologií ve standardní světle šedé RAL 7035 nebo černé barvě RAL 9005.
Standardní provedení:
19" police se skládá z výsuvného dna a montovatelného víka s nastavitelnými úchyty do 19" lišt.
Rozměry police (š × v × h): 483 × 44 × 210 mm,
Vlastní tělo vany pak 442 × 44 × 210 mm.

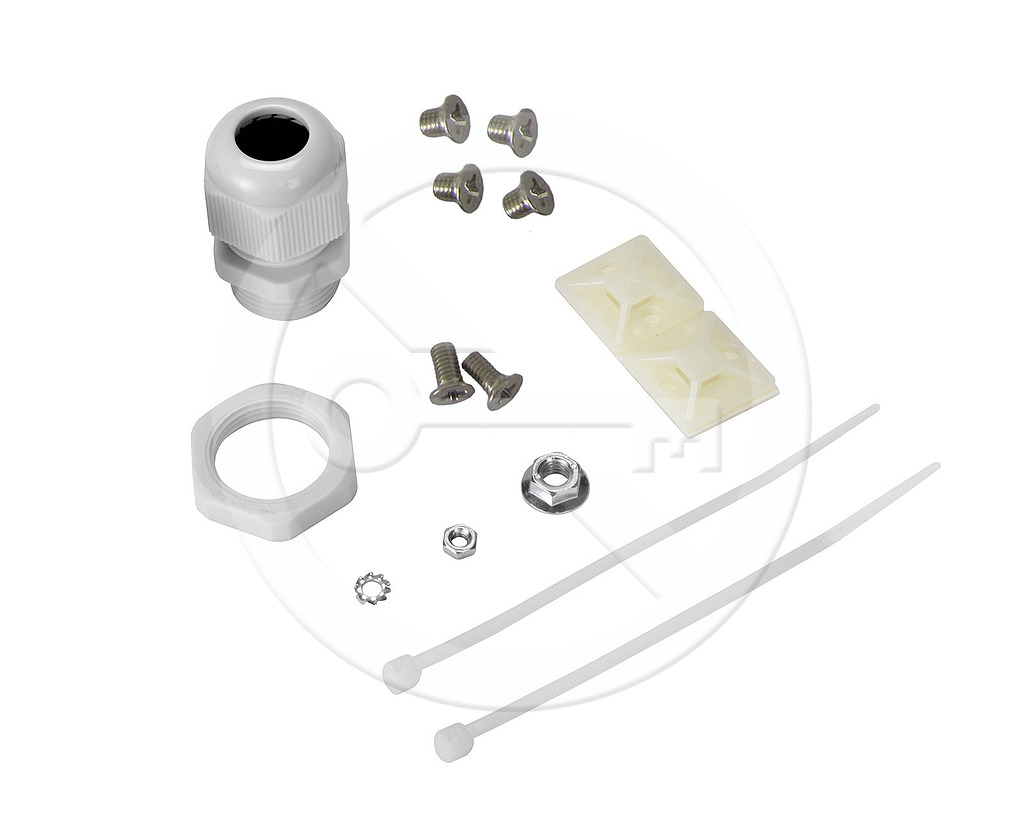

Součásti přibaleny k optické vaně:
– 3× kabelový vstup
• rovný, zaslepovací
• rovný, dva otvory pro kabelové průchodky
• úhlový, s otvory pro kabelové průchodky
– 1× kabelová průchodka PG-13,5
– matice k upevnění optických kazet
– šrouby k upevnění čela
– elektro stahovací pásky se samolepícími úchyty
Vhodné čela k instalaci na optickou vana s výsuvnou policí uzavíratelná klapkami 1U
Vana je vyrobena tak, aby byl k optickým kabelům co nejsnadnější přístup – část vany, ke které se upevňuje optická kazeta, je vysouvací.
Pro přívod optických kabelů se v zadní části vany nachází otvory pro montáž kabelových průchodek. Na optickou vanu je možné montovat čela pro různý počet a typ optických konektorů.
Povrchová úprava je provedena práškovou technologií ve standardní světle šedé RAL 7035 nebo černé barvě RAL 9005.
Standardní provedení:
19" police se skládá z výsuvného dna a montovatelného víka s nastavitelnými úchyty do 19" lišt.
Rozměry police (š × v × h): 483 × 44 × 210 mm,
Vlastní tělo vany pak 442 × 44 × 210 mm.
Součásti přibaleny k optické vaně:
– 3× kabelový vstup
• rovný, zaslepovací
• rovný, dva otvory pro kabelové průchodky
• úhlový, s otvory pro kabelové průchodky
– 1× kabelová průchodka PG-13,5
– matice k upevnění optických kazet
– šrouby k upevnění čela
– elektro stahovací pásky se samolepícími úchyty
Vhodné čela k instalaci na optickou vana s výsuvnou policí uzavíratelná klapkami 1U
