Rozvadeč nástěnný venkovní LC-20 21U 600x400 plechové dveře 3bodový zámek LC-20-21U-64-22-G

Produkt Rozvadeč nástěnný venkovní LC-20 21U 600x400 plechové dveře 3bodový zámek LC-20-21U-64-22-G - Solarix - Venkovní s vyšším IP

Objednací kód: 86900245

Značka: Solarix

Záruční doba: 2 roky

Měrná jednotka (MJ): kus

Min. odběrné množství (MJ): 1

Dodací lhůta: na dotaz

Doporučená cena bez DPH: 6 710,00 CZK

Doporučená cena s DPH: 8 119,10 CZK

ks
Rozvadeč nástěnný venkovní LC-20 21U 600x400 plechové dveře 3bodový zámek

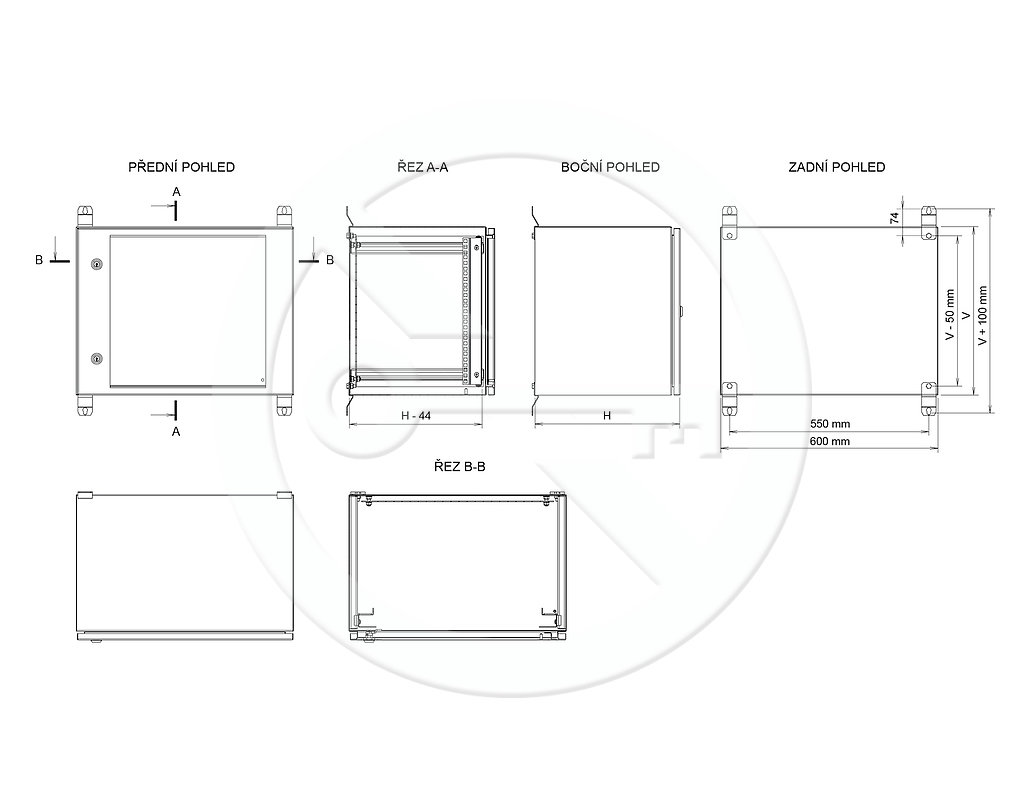

Technické parametry
  • Výška: 21U
  • Výška [?] : 1000 mm
  • Šířka [?] : 600 mm
  • Hloubka [?] : 400 mm
  • Barva [?] : RAL 7035
  • Hmotnost [?] : 31 kg
Popis produktu
Rozvaděčová skříň Solarix LC-20 je určena pro použití jak pro datové rozvody strukturované kabeláže a její komponenty montované do 19" roviny, tak i pro instalaci rozvodů elektrické energie. Rozměrová variabilita a vysoké krytí IP65 umožňuje rozvaděč použít v celé řadě aplikací vyžadující zvýšené požadavky na odolnost.

Rozvaděč tvoří samonosná svařovaná konstrukce z plechu tloušťky 1,5 mm, která je uzpůsobená pro připevnění na stěnu pomocí čtveřice dodávaných závěsů. Zajištění dveří proti otevření je provedeno pomocí jednobodových cylindrických zámků, nebo pomocí tříbodového zámku, výklopné kliky s vložkou. Z vnitřní strany dveří jsou přivařeny dva vertikální perforované rámečky, které zvyšují tuhost a zároveň slouží k vyvazování a uchycení výstroje skříně. Zemnicí propojení skříně je provedeno moderní technologií kapacitního navařování pokovenými šrouby. Těsnění dveří je provedeno technologií litého těsnění. Přístroje lze do skříně montovat na 19" lišty s pozinkovaného plechu. V zadní části rozvaděče je také upevněn montážní panel z pozinkovaného plechu síly 2 mm. 19" lišty i montážní panel lze nastavit plynule do požadované hloubky v rozvaděči.
V případě potřeby zabudování do stěny lze doplnit rozvaděč o rám pro zazdění, ve venkovním prostředí pak přidáním stříšky.
Vyráběné varianty:
– výška: 9, 12, 15, 18, 21, 24U
– šířka: 600 mm
– hloubka: 300, 400, 500 a 600 mm
– svařovaný skelet bez perforace
– plech o tloušťce 1,5 mm, nosné pozinkované lišty 2 mm
– prášková barva v odstínu světle šedá RAL 7035
– přední dveře s jednobodovými cylindrickými zámky, nebo 3 bodovým zámkem s výklopnou klikou
– dveře v provedení plechové nebo s bezpečnostním sklem, otevíratelné v úhlu 105°, skryté panty
– těsnění dveří provedeno technologií litého těsnění
– 19" vertikální lišty i montážní panel lze nastavit plynule do požadované hloubky rozvaděče
– v zadní části 4 otvorů pro uchycení na stěnu, možno doplnit o čtyři závěsy
– nosnost 50 kg (při rovnoměrném statickém zatížení)
– stupeň krytí IP 65


Provedení dostupné na objednávku:
– další pár 19" vertikálních lišt
– montážní deska
– kabelové průchody různých velikostí a umístění
– další rozměrové varianty
– rámeček pro zabudování do stěny, stříška, konzole pro upevnění na sloup a další.

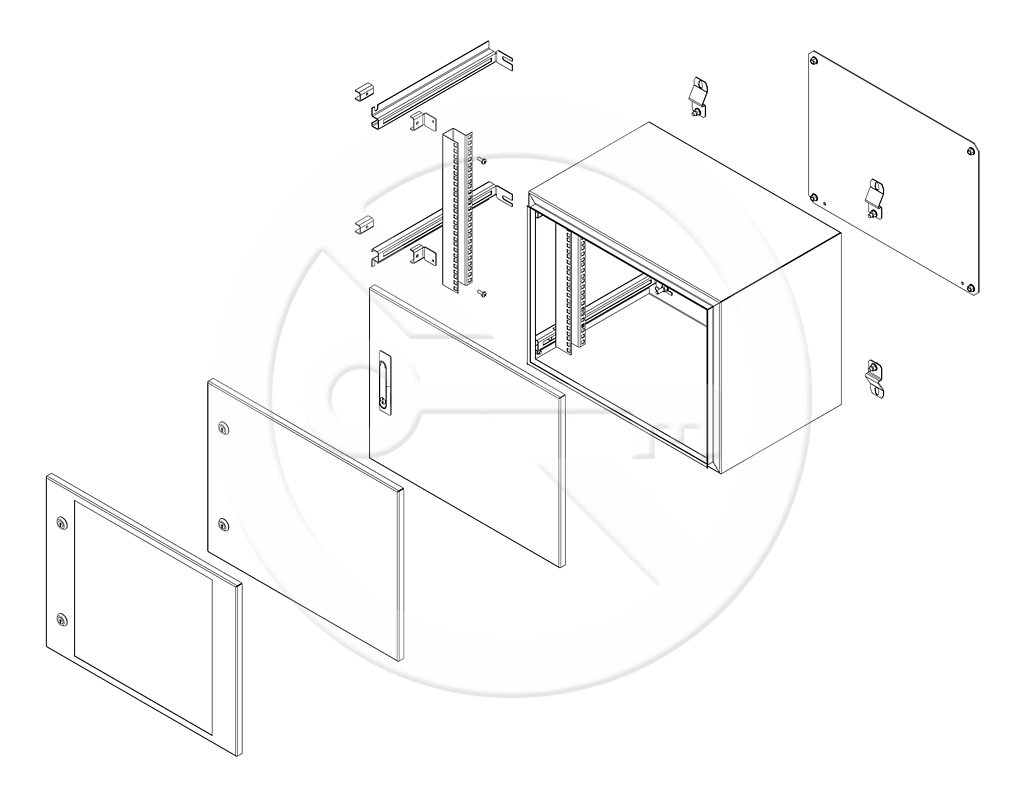

Hlavní konstrukční prvky
- 19“ vertikální lišty a montážní deska, vždy montována v dodávaném rozvaděči.

- lišty jsou upevněné na demontovatelných montážních příčkách


- 19“ vertikální lišty, a montážní deska může být plynule nastavitelná v hloubce rozvaděče



- ke každému rozvaděči jsou přibaleny závěsy pro uchycení na stěnu


Příslušenství
Ke skříni je možné přiobjednat velké množství příslušenství, jako jsou záslepky, vyvazovací panely a mnoho dalších včetně specielního příslušenství na přání zákazníka.
