Norma 802.3af u PoE (Power over Ethernet)

V případě, že zákazník musí umístit zařízení napájené střídavým napájením mimo dosah zásuvky silového vedení, jednou z možností a v tomto případě nejjednodušší pro zákazníka je napájet příslušné zařízení vzdáleně pomocí UTP kabelu. V takovém případě musí být koncové zařízení kompatibilní s normou 802.3af a dále definicí PD (Pošereď Device), tedy zařízení, které umožňuje přijímat napájení z UTP kabelu a nezávisle na tom zpracovávat data přijímaná ze stejného kabelu. Aby se napájení dostalo k tomoto zařízení, musí být na začátku trasy zařízení, které sloučí do jednoho UTP kabelu data a silové vedení, tedy tvz. Slučovač – podle definice normy 802.3af je pak tímto zařízením označován „Power Source Equipment“ – PSE. Celou problematikou napájení po UTP kabelu se zabývá norma 802.3af, která definuje kromě jiného i zařízení, které dává dohromady (slučuje) silový a datový rozvod do UTP kabelu. Klíčovou charakteristikou pro aktivní zařízení (switch, media konvertor) dle definice PSE zařízení je výkon, který dokáže zařízení generovat na každý port (např. 15W). A dále pak hodnota maximálního výkonu celého zařízení (např. 155W nebo 185W). Př: pokud tedy má zákazník v síti 12 AP a každé je napájeno 15W, pak celková zátěž na switch je 15x12=180W. Pak tedy zákazník nemůže použít switch s 155W, ale musí použít 185W switch.

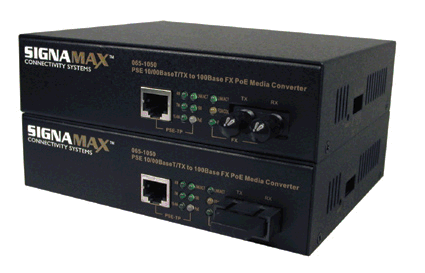

Media konvertor PSE nebo PD

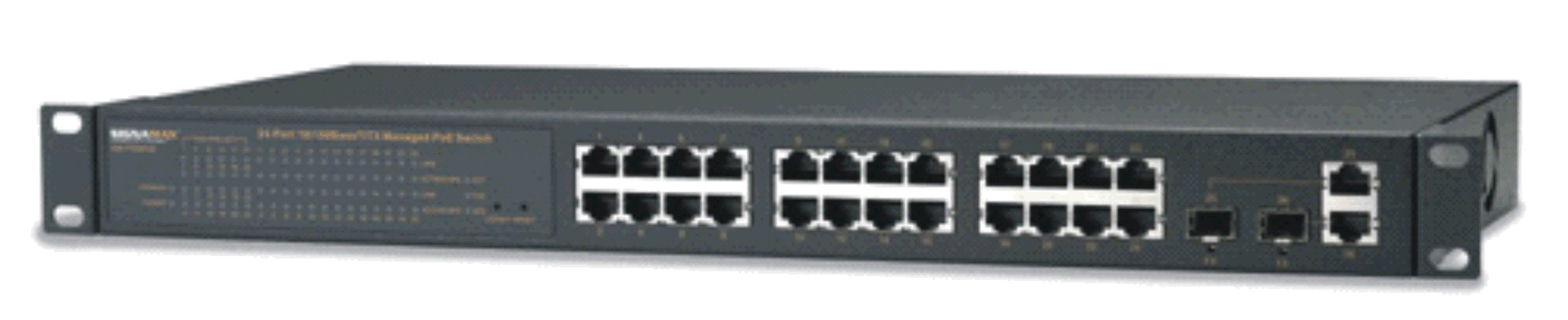

Switch, který dokáže sloučit napájení s daty má zkratku PSE

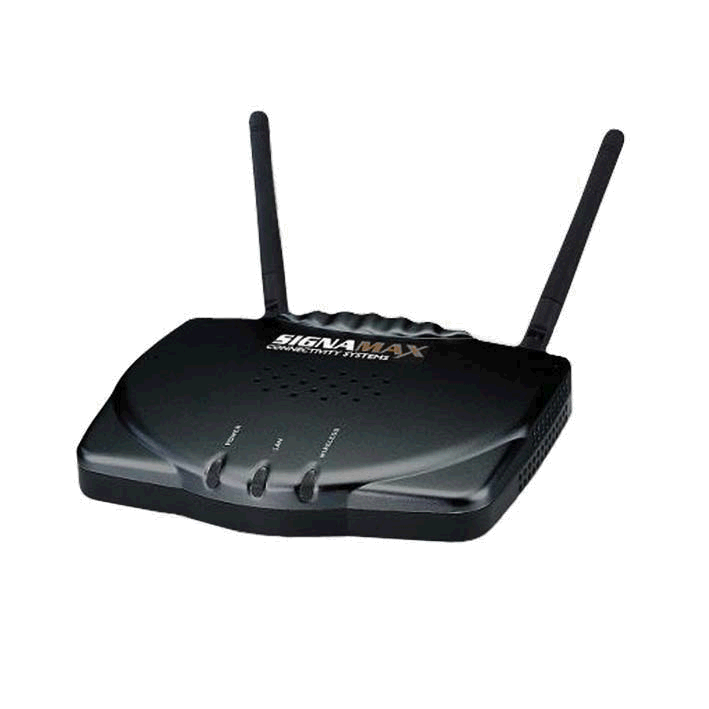

AP musí podporovat formu 802.3af (PD) nebo musí spolu s ním být použit Power inserter, který těsně před zařízením rozdvojí data
